Know-how makes the difference
5
An
Company
B-1210-DK-12-2013-REV.B

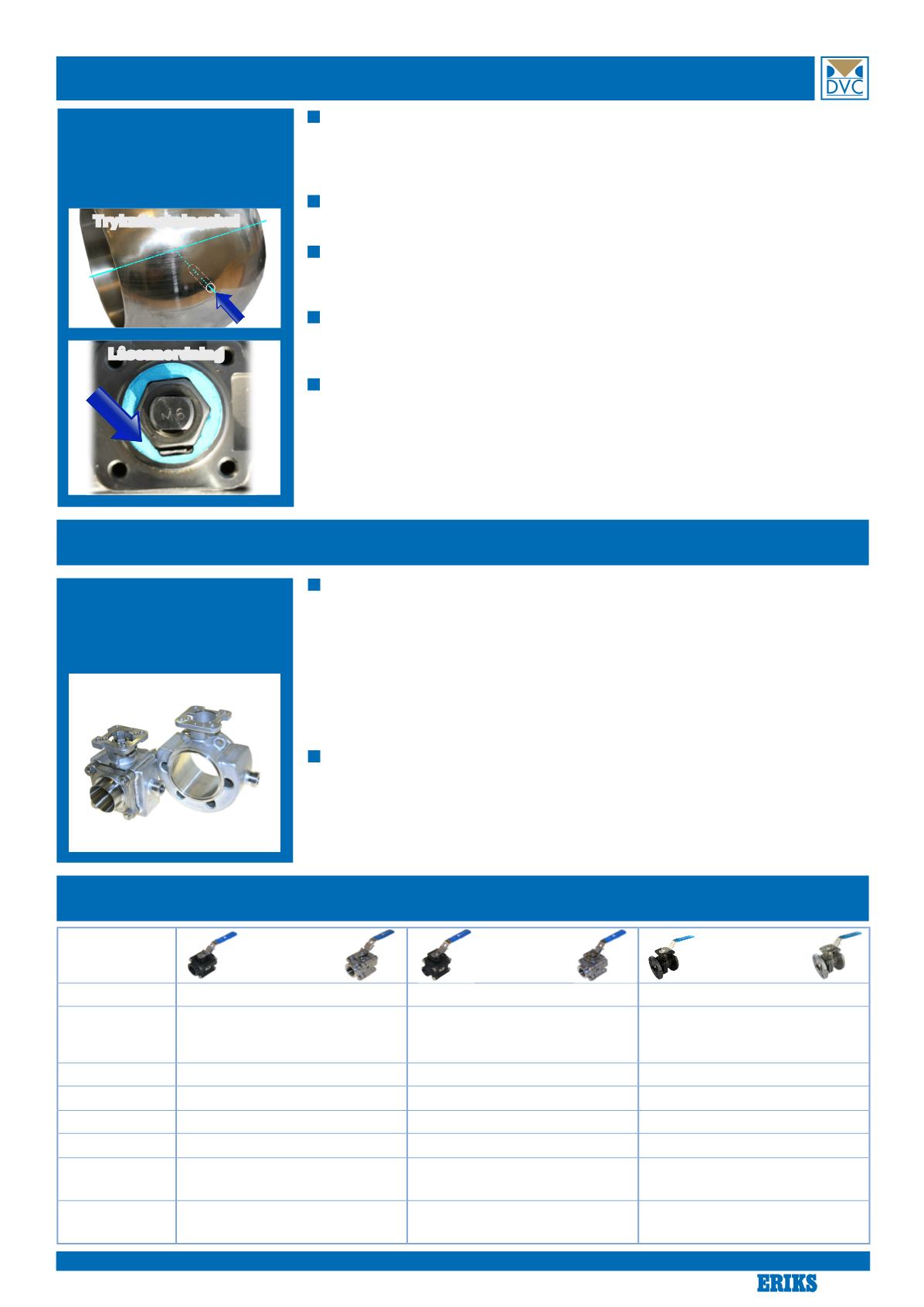

3-delt kuglehane til køleanlæg
Varmekappe
Type 1311
DN15 - DN100
Varmekappe for TYPE 1311
Varmekappe
:
Svejset på Type 1311 (rustfri)
Materiale
:
AISI304
Tilslutning
:
3/4” BSPP udvendig gevind m. pakflade
Andre tilslutninger på forespørgsel
Tryk
:
Max 6 bar
Medie
:
Damp/vand/hedtvand
DVC tilbyder en hel serie af varmekapper til Type 1311 3-delte rustfrie
kuglehaner DN15 til DN100FB.
Hvis der er risiko for, at mediet krystalliserer ved lave temperaturer, kan en
varmekappe være den bedste løsning. Varmekappen svejses direkte på ven-
tilhuset, hvilket giver den bedst mulige varmetransmission sammenlignet
med andre former for varme/kabel tracing. Som medie i varmekappen kan
der anvendes damp/vand/hedtvand m.fl. Varmekappen kan anvendes op til
6 bar tryk.
Type 1310
Type 1311
DN15 - DN100
Ved nogle simple modifikationer på vores standard kuglehaner Type 1310
og 1311 er det muligt at anvende disse direkte i systemer med kølemidler.
Den lavest tilladelige temperatur standard kuglehanerne kan anvendes ved
er -38
0
C.
Trykaflastningshul bores i kuglen for at forhindre hydraulisk tryk i at
ødelægge sæderingene i tilfælde af, at indespærret væske/gas expanderer.
Ekstra låseanordning monteres på spindelmøtrikken og forhindrer dermed,
at kuglehanens eget låseblik beskadiges under manøvrering selv ved en evt.
overisning.
Lukket spindelforlænger “TSM” monteres på større kuglehaner*. Denne
anordning forhindrer, at fugt trænger ind til kuglehanes dynamiske pakdåse
og sikrer optimal drift selv ved overisning.
Besparelsen ved at anvende en standard kuglehane skal findes i en billigere
installation og vedligehold. Standard kuglehaner er betydeligt billigere
end kryogene kuglehaner. Kv-værdien på en kuglehane er betydeligt bedre
end en tilsvarende kryogen sædeventil. Kuglehanen kan desuden TIG-
svejses direkte ind i systemet, hvorved man sparer penge til modflanger og
pakninger.
*1311 DN65-100
Standard kuglehaneprogram med Triple-Sealing spindel pakning
Type
1210/1310
1211/1311
1441/1440
Størrelse
1/4” til 2-1/2”RB - 1/4” til 2”FB 1/4” til 4” RB or FB
DN 15 til DN 200 FB
Tryk
1/4” til 1 1/4” RB = 125 bar
1 1/2” to 2 1/2” RB = 100 bar
1/4” til 1”
RB = 125 bar
1 1/4” til 2” RB = 100 bar
2 1/2” til 4” RB = 69 bar
DN 15 til DN 50 PN 40
DN 65 til DN 200 PN 16
Vakuum
Ja, 1.3 mbar absolut
Ja, 1.3 mbar absolut
Ja, 1.3 mbar absolut
Materiale
1210 WCB / 1310 CF8M 1211 WCB / 1311 CF8M 1441 WCB / 1440 CF8M
Sædering
PTFE + 25% kulstof
PTFE + 25% kulstof
PTFE + 25% kulstof
Tilslutning
Gevind, svejseende
Gevind, svejseende
Flanger DIN2633 / 2635
ISO Top
ISO-5211, via beslag
Spindel: 90
0
“DD”
ISO-5211, dir. montering.
Spindel: 45
0
firkant
ISO-5211, dir. montering.
Spindel: 45
0
firkant
Godkendelser
CE, 3.1, Fire safe, EU1935/
FDA, ATEX, TA-luft
CE, 3.1, Fire safe, EU1935/
FDA, ATEX, TA-luft
CE, 3.1, Fire safe, EU1935/
FDA, ATEX, TA-luft
Låseanordning
Trykaflastningshul
