PN40/ANSI 300 ISO 5211 MOUNTING FLANGE / SQUARE
SOFT SEATED PN 40 / ANSI 300:
DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
ØH
F07 F07 F07 F07 F07 F07
-
F10
-
-
-
-
-
-
ØI
F10 F10 F10 F10 F10 F10 F12 F12 F14 F16 F16 F16
-
-
ExE
17 17 17 22 22 22 27 27 27 46 46 46
-
-
METAL SEATED PN 40 / ANSI 300:
DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
ØH
F07 F07 F07 F07
-
-
-
-
-
-
-
-
-
-
ØI
F10 F10 F10 F10 F12 F14 F14 F16 F16 F16
-
-
-
-
ExE
22 22 22 22 27 27 36 46 46 46
-
-
-
-
FIRE SAFE PN 40 / ANSI 300:
DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
ØH
F07 F07 F07 F07 F07 F07 F10
-
-
-
-
-
-
-
ØI
F10 F10 F10 F10 F10 F10 F14 F14 F14 F16
-
-
-
-
ExE
17 22 22 22 22 22 27 27 36 46
-
-
-
-
øH
øÏ
E x E square

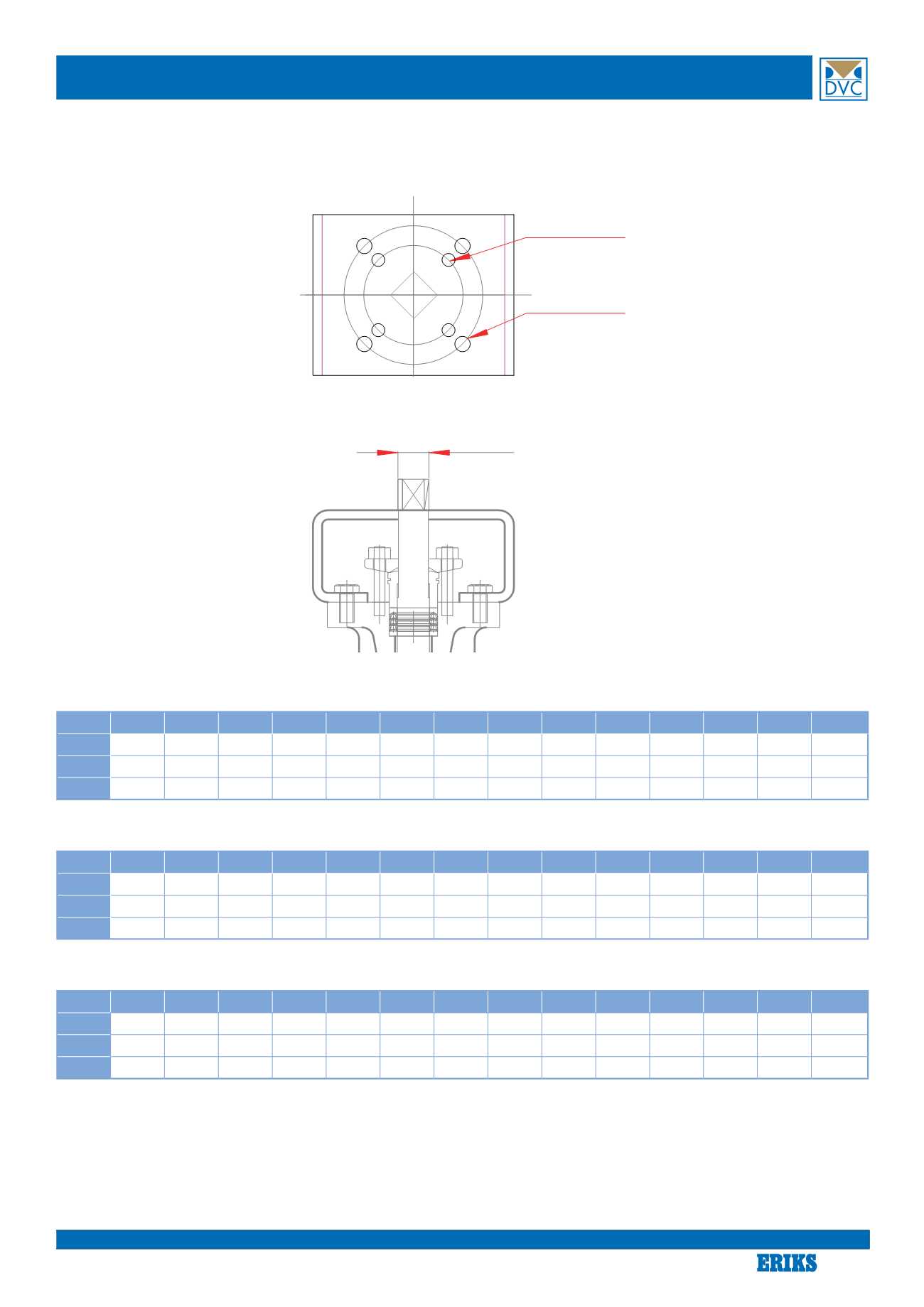

Mounting flanges square top of valves according to ISO 5211 are shown below.
The layout is according to the specific use of seat type / pressure rating:
